Circuito auxiliar de comunicaciones RS232 mediante el MAX232

Descripción:

Este circuito auxiliar se encarga de las comunicaciones de nuestro PIC con el PC. En realidad no es mas que un conversor de voltaje entre las salidas TX y RX del PIC que nos dan ceros y unos con 0V y 5V y el estándar de RS-232 que hace la misma modulación pero con +15V y -15V. Esa conversión es de la que se encarga el circuito integrado MAX232 del fabricante Maxim

Recursos:

Datasheet del MAX232 (PDF 637 Kb)

Este montaje se basa en lo descrito en Bente Petersen's 9600baud 16F628 UART test circuit and program

Tres interesantes Application Notes :

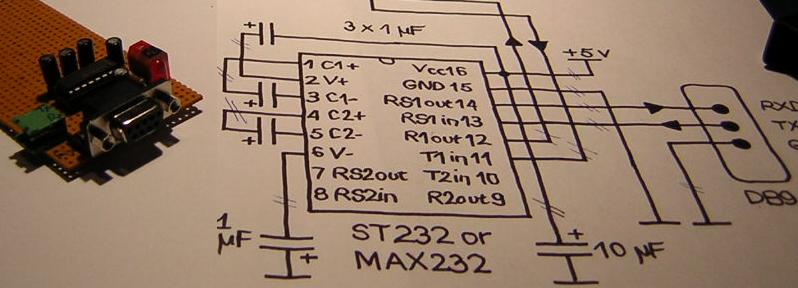

Esquema:

Circuito impreso:

Fotografías:

Ver RRBoard1 para comprobar el funcionamiento de esta placa auxiliar. Abajo una imagen de una comunicación completa, envío y recepción, de mi PC con la RRBOARD1 debidamente programada para ello.
