Multiplicadores y divisores de unidades S.I.
(Sistema Internacional.)

Multiplicador




Nombre

Valor

kilo

103

mega

106

giga

109

tera

1012

peta

1015

exa

1018

zeta

1021

yota

1024



Divisor




Nombre

 Valor

mili

10-3

micro

10-6

nano

10-9

pico

10-12

fempto

10-15

atto

10-18

zecto

10-21

yocto

10-24





Los Pines de mis Micros.
Para tenerlos siempre a mano

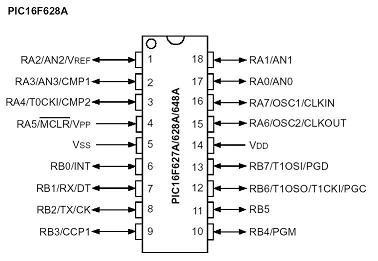

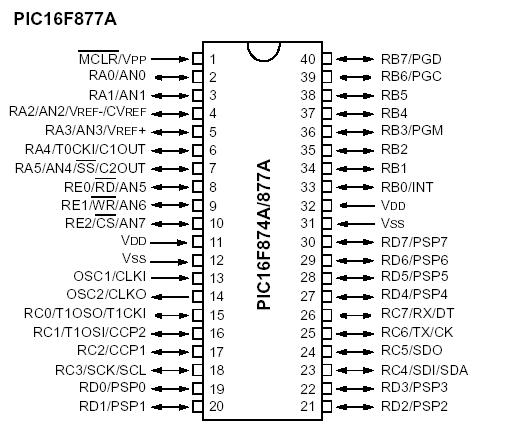

   Invento que a mi personalmente me ha sido utilísimo cuando me pongo en mi mesa de trabajo a cacharrear, en alguna foto de esta Web podéis verlo, y que es un esquema de los Pines del micro con el que estoy trabajando.
  • Haciendo Click sobre cada una de ellas tenéis la versión imprimible correspondiente.











Migrando del 16F84A al 16F628A
Diferencias entre ambos a la hora de pasar de uno al otro.


   Microchip no recomienda el uso del 16F84A para nuevos diseños. Hay muchos otros PIC disponibles para sustituir a éste. Asimismo el 16F628 ha sido reemplazado por el 16F628A.


   A continuación mostramos la diferencias de hardware entre 16F84A y el 16F628A.

DEVICE   MEMORY  EEPROM  RAM  I/O COMPARATORS  PWM  TIMERS   SERIAL  OSCILLATOR

16F84A    1024     64     68   13     -         -   1-8 bits  -      4 MHz XTAL
16F628A   2048    128    224   16     2         1   1-8 bits, USART  Internal 4 MHz
                                                                                   1-16 bits

Hay unas direcciones que deben ser redirigidas al cambiar de uno a otro micro:

  • Los comparadores estan en PORTA. Iniciar CMCON con 0x07 para deshabilitar los comapradores analógicos.
  • Los GPR (la RAM) comienza en 0Ch en el 16F84A y en 20h en el 16F628A.
  • El registro SFR para controlar la lectura y escritura de la EEPROM en el 16F84 esta en el bank 0 y en el bank 1; en el 16F628A, todos los SFR del 16F628 estan en el bank 1. Es necesario modificar las rutinas de lectura y escritura de la EEPROM.
El 16F84A tiene solo 4 opciones de oscilador y tres opciones de configuración más:

LP - Low Power oscillator, ex. 32768 Hz crystal
XT - Crystal upto 4.096 MHz
HS - Crystal upto 20 MHz
RC - External resistor and capacitor upto 2 MHz
WDTE - Watch dog enable
PWTE - Power up timer enable
CP - Program memory code protection

El 16F628 tiene 8 modos de oscilador oscillator y otras 8 opciones extras:

LP - Low Power oscillator, ex. 32768 Hz crystal
XT - Crystal upto 4.096 MHz
HS - Crystal upto 20 MHz
ExtClk. - External clock from a crystal oscillator, etc.
IntRC I/O - Internal 4 MHz & the oscillator lines become I/O
IntRC ClkOut - Internal 4 MHz & the oscillator output line becomes ¼ clock out
RC IO - External resistor & capacitor and the oscillator output line become I/O
RC ClkOut. - External resistor & capacitor and the oscillator output line becomes ¼ clock out
WDTE - Watch dog enable
PWTE - Power up timer enable
MCLRE - Internal master clear enable
BOREN - Brown out detection enable
LVP - Low voltage program enable
CPD - Code protect EEPROM data memory
CP - Code protect program memory





Caracteres ASCII Standard y Extendidos
