PROYECTOS : RRBOARD 1





Tarjeta de pruebas para testear el funcionamiento del PIC 16F628


Descripción:

   Este circuito trata de brindar el mínimo imprescindible para probar nuestro Pic 16F628. Incluye la alimentación a 12V, el circuito de reset, unos pocos leds y la conexión a la placa auxiliar de comunicaciones con el PC vía RS232





Algunas consideraciones:

Esquema :






Placa de circuito impreso:



Fotografías:

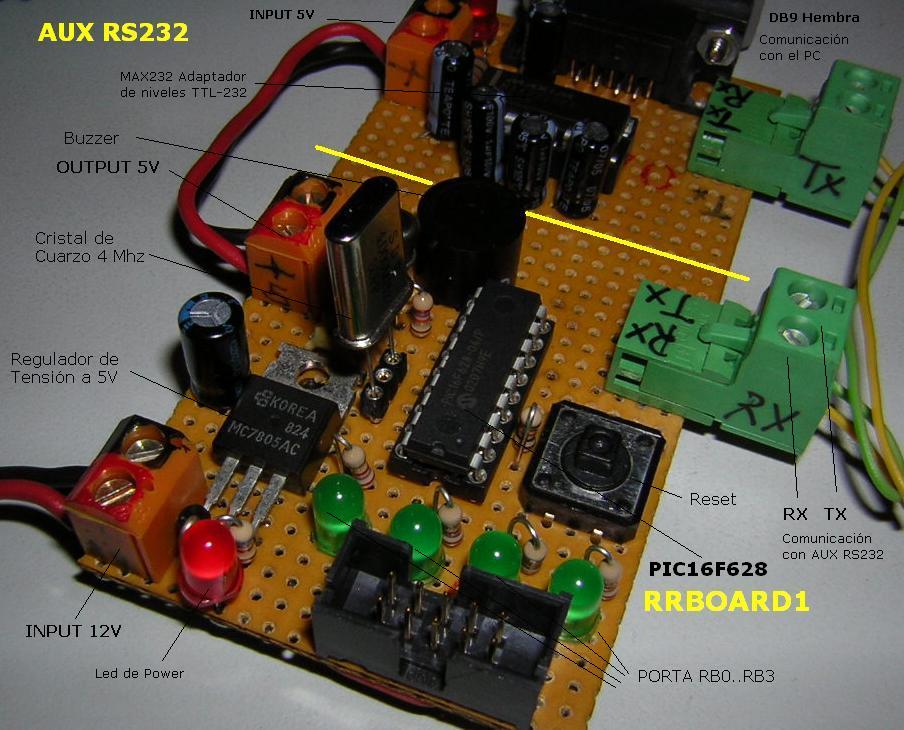

Haz Click sobre la imagen inferior para ver RRBOARD1 y AUX232 completas y comentadas:







Test de Hardware realizado en CCS PICC:


#include <16f628.h>                    // Selecciona el PIC
#fuses XT,NOWDT,NOPROTECT,PUT,BROWNOUT // Opciones de configuración
#use delay(clock=4000000)              // Velocidad del Cristal : 4 Mhz
#use standard_io(A)                    // puerto A como digital
#use fixed_io(a_outputs=PIN_A0,PIN_A1,PIN_A2,PIN_A3)
#use standard_io(B)                   // puerto B como digital
#use fixed_io(b_outputs=PIN_B5)

Long const tt=500;                    // Retardo Led 500 mS
Long const tz=200;                    // Reatrdo Buzzer 200 mS

///DECLARACIONES DE FUNCIONES

void derecha(void);                   // led's derecha a izquierda y buzz
void izquierda(void);                 // led's izquierda a derecha


///PROGRAMA

void main(void)
{

  set_tris_a(0b00000000);            // PORTA como salida
  set_tris_b(0b00000000);            // PORTB como salida
  disable_interrupts(GLOBAL);        // Desactiva interrupciones


  do{                                // bucle...
    derecha();
    izquierda();
  }while(TRUE);                      // ...infinito
}

void derecha(void)
{
  output_high(PIN_A0);
  delay_ms(tt);
  output_low(PIN_A0);
  output_high(PIN_A1);
  delay_ms(tt);
  output_low(PIN_A1);
  output_high(PIN_A2);
  delay_ms(tt);
  output_low(PIN_A2);
  output_high(PIN_A3);
  delay_ms(tt-tz);

  output_high(PIN_B5);
  delay_ms(tz);
  output_low(PIN_B5);


}

void izquierda(void)
{
  output_low(PIN_A3);
  output_high(PIN_A2);
  delay_ms(tt);
  output_low(PIN_A2);
  output_high(PIN_A1);
  delay_ms(tt);
  output_low(PIN_A1);
  output_high(PIN_A0);
  delay_ms(tt);
  output_low(PIN_A0);
  delay_ms(tt);

}






Fuentes del Test de Hardware    El Rincón del C





y esta es la versión del Test que hace uso de la AUX RS232



  Test de Hardware plus RS232 realizado en CCS PICC:

#include <16f628.h>                    // Selecciona el PIC
#fuses XT,NOWDT,NOPROTECT,PUT,BROWNOUT // Opciones de configuración
#use delay(clock=4000000)              // Velocidad del Cristal : 4 Mhz
#use standard_io(B)
#use fixed_io(a_outputs=PIN_A0,PIN_A1,PIN_A2,PIN_A3)
#use fixed_io(b_outputs=PIN_B5)
#use rs232(baud=9600, xmit=PIN_B2, rcv=PIN_B1) //manejo del RS232


Long const tt=500;
Long const tz=333;

///DECLARACIONES DE FUNCIONES

void recive(void);       // recive ordenes del PC  y buzzer
void derecha(void);      // ilumina led's derecha a izquierda
void izquierda(void);    // ilumina led's izquierda a derecha


///PROGRAMA

void main(void)
{
   disable_interrupts(GLOBAL); // todas las interrupciones desactivadas
   puts("RRBOARD1 Listen on RS232"); // presentacion...
   puts("========================");
   puts(" ");
   puts(" Z -> Buzzer On/Off ");
   do{ // bucle...
      derecha();
      izquierda();
      recive();
   }while(TRUE); // ...infinito
}

void recive(void)
{
   char Keypress=' ';

   Keypress=' ';
   if(kbhit()){
      Keypress=getc();
      if(keypress=='Z'){
         output_high(PIN_B5); // suena buzzer
         puts("Buzzer On");
         delay_ms(tz);
         output_low(PIN_B5);
         puts("Buzzer Off");
      } else{
         puts("Comand?");
      }
   }
}

void derecha(void)
{
   output_high(PIN_A0);
   delay_ms(tt);
   output_low(PIN_A0);
   output_high(PIN_A1);
   delay_ms(tt);
   output_low(PIN_A1);
   output_high(PIN_A2);
   delay_ms(tt);
   output_low(PIN_A2);
   output_high(PIN_A3);
   delay_ms(tt);
}

void izquierda(void)
{
   output_low(PIN_A3);
   output_high(PIN_A2);
   delay_ms(tt);
   output_low(PIN_A2);
   output_high(PIN_A1);
   delay_ms(tt);
   output_low(PIN_A1);
}




Fuentes del Test de Hardware Plus RS232    El Rincón del C





   Abajo una imagen de una comunicación completa, envío y recepción, de mi PC con la RRBOARD1 debidamente programada para ello con el Test de Hardware Plus RS232





  •    También podéis cargarle la versión RROS v 1.0 del pequeño sistema operativo o monitor que estoy construyendo.
  •    Ya ha salido la segunda versión: RROS v 2.0 de mi pequeño sistema monitor, este lleva otro tipo de funcionalidades ...

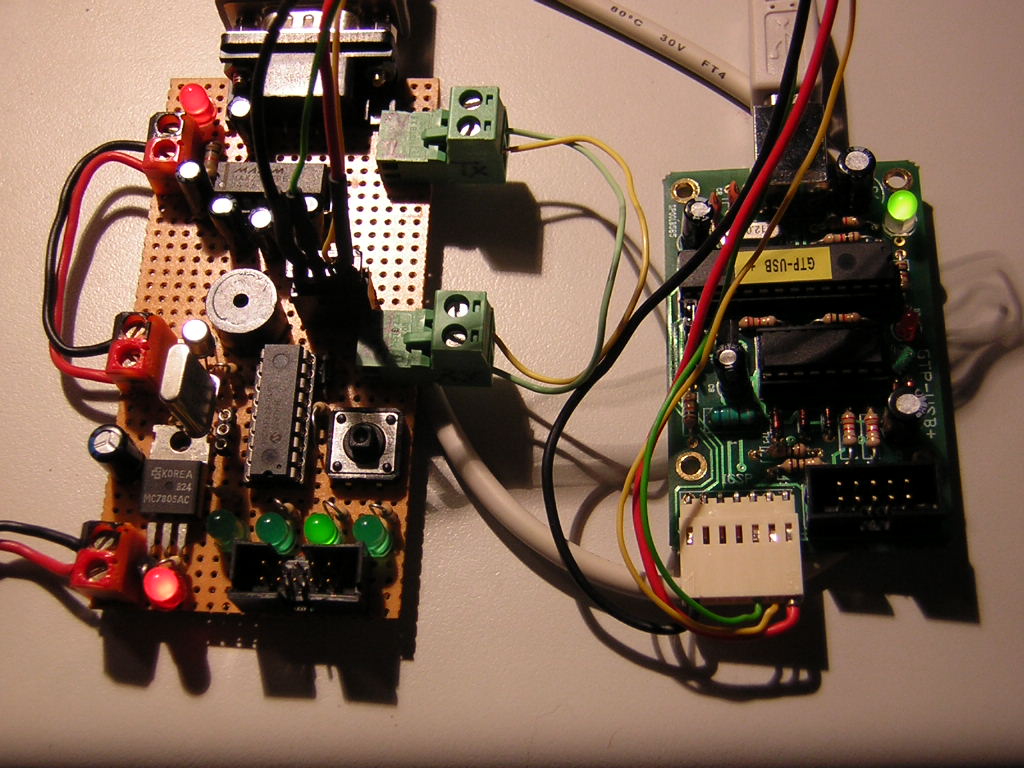

  •  12/02/2006. Una imagen del programador GTP-SUB+ conectado a la RRBOARD1:
