PROYECTOS : AUX Relés Optoacoplados



ATENCIÓN : ESTE CIRCUITO ESTA MAL DISEÑADO Y NO FUNCIONA
EN BREVE TENDRÉIS DISPONIBLE UN REDISEÑO DEL MISMO.

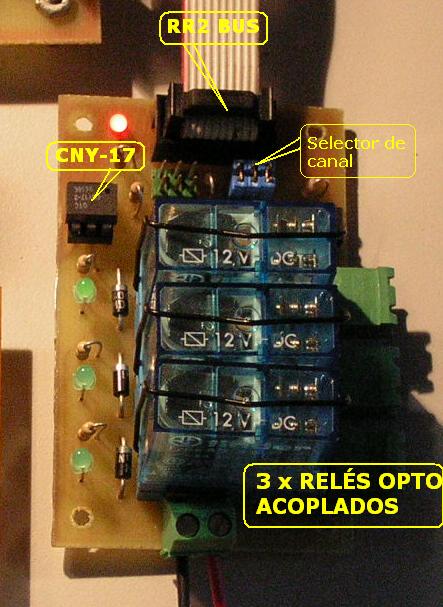

Circuito auxiliar con 3 Relés Optoacoplados


Descripción:

  •  Este circuito requiera poca explicación. Se trata de conectar los leds de tres optoacopladores CNY17 a tres pines del PIC, que al ser activados provocan el correspondiente  paso de corriente en los fototransistores que incorpora cada uno de ellos.

  • El resto del circuito va alimentado a 12 voltios, y aislado del anterior y del PIC precisamente por ello. Al pasar la corriente de 12V se activan tanto la bobina del relé como el Led que lo monitoriza. En los distintos conectores IN/OUT 1 a 3 se produce el correspondiente cierre del circuito.
  • Se han incluido dos juegos de tres jumpers para permitir conectar las señales de control indistintamente a los pines RX0, RX1, RX2, RX5, RX6 ó RX7 del PIC.
Recursos:

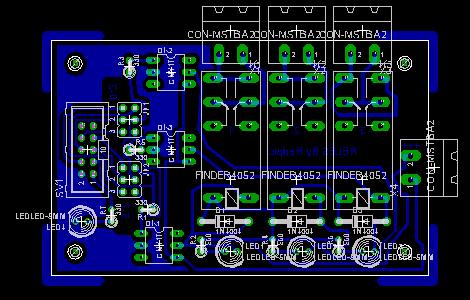

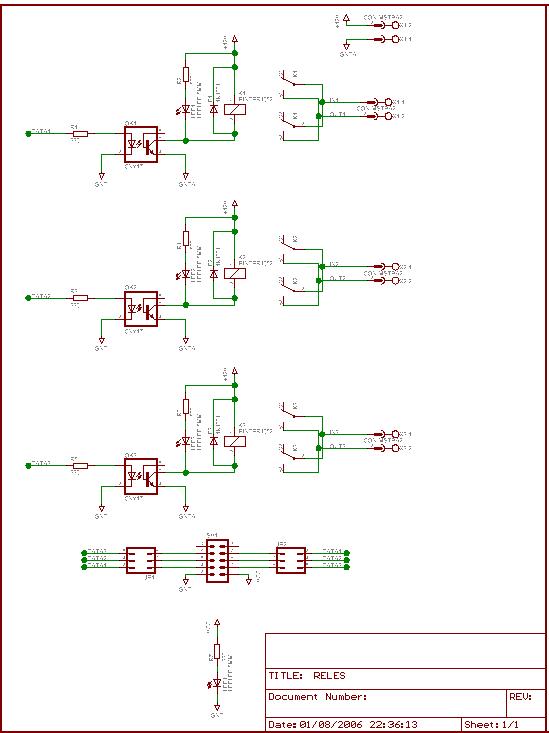

Circuito:



















Esta página se modificó el 27/12/2008
