PROYECTOS : AUX Opto

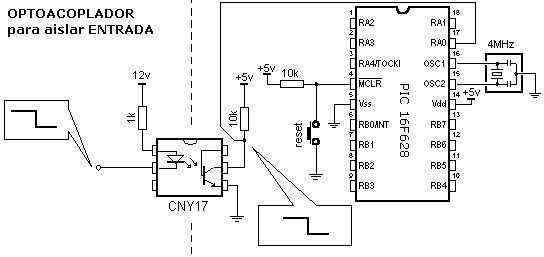

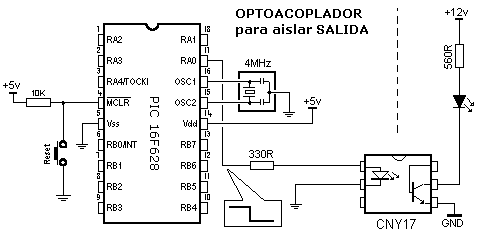

Circuito auxiliar de Entradas y Salidas Optoacopladas

• Nuestros circuitos basados en los PIC trabajan con 5V. Al resto del mundo no le impresiona este hecho y funciona con los mas variados voltajes. Por ejemplo en nuestra Selección de un Transistor, de la sección Electrónica Básica, en la que conectábamos un relé que funciona a 12V. Si en este ejemplo nuestro transistor llega a fallar es muy probable que el delicado PIC acabe totalmente frito, humeante, rompa a toser y quede definitivamente muerto.


• La solución : Optoacoplar las entradas y salidas del PIC para que en cualquier caso quien sufra el embate de los voltios sea el optoacoplador y no el microprocesador. El optoacoplador consiste en meter en un encapsulado estanco un diodo Led (que emite luz al pasar por él la corriente) y un Fototransistor (que conduce cuando recibe la luz del Led). Ambos dentro del encapsulado están físicamente separador, cualquier fallo de cualquiera de los dos no implica que la corriente del uno circule por el otro por lo que el aislamiento y por lo tanto la seguridad es máxima.

En nuestro montajes para optoacoplar nuestras señales vamos a utilizar el circuito integrado CNY17 o el TIL111 del fabricante Fairchild Semiconductor


• Datasheet del CNY17 (PDF 576 Kb)
• Datasheet del TIL111 (PDF 620 Kb)
