Conexiones de mis diseños



  Cada vez que uso un diseño realizado por mi mismo y voy a darle una nueva utilidad, o realizar cierto experimento, o a añadirle una nueva funcionalidad ... tengo que empezar por buscar en el esquema qué pin está conectado a qué conector.

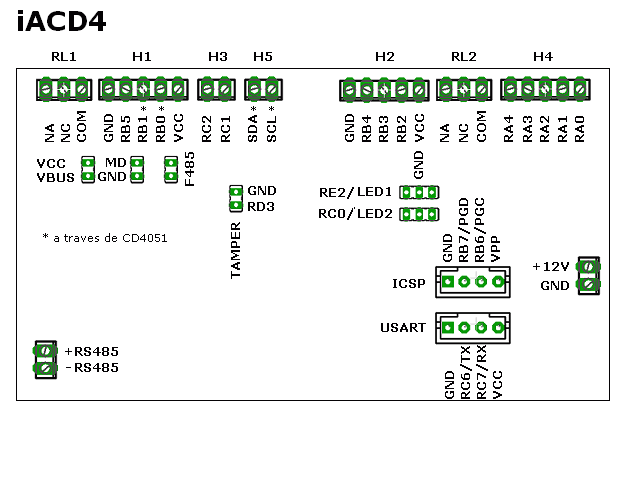

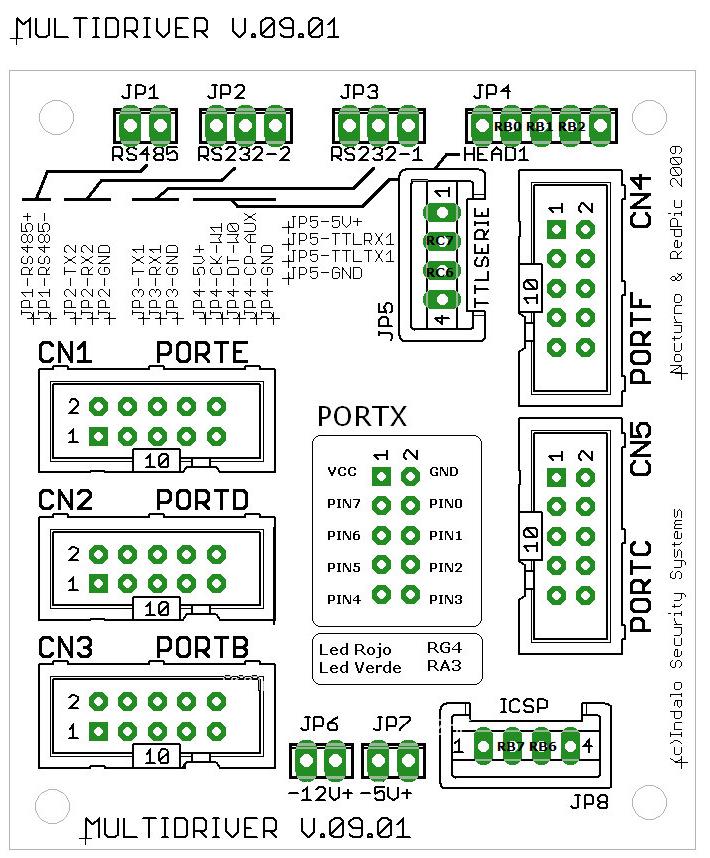

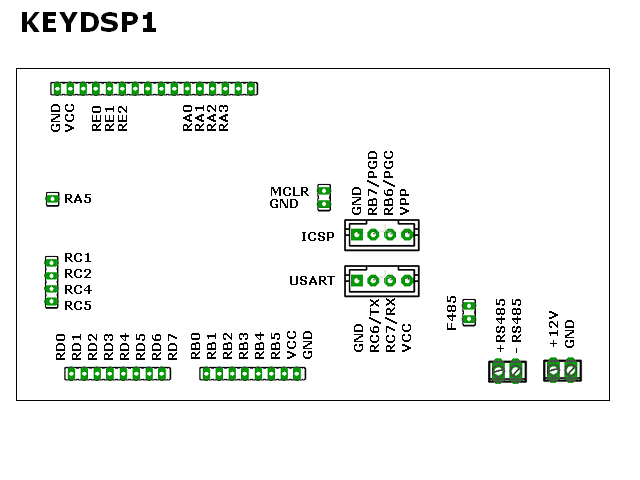

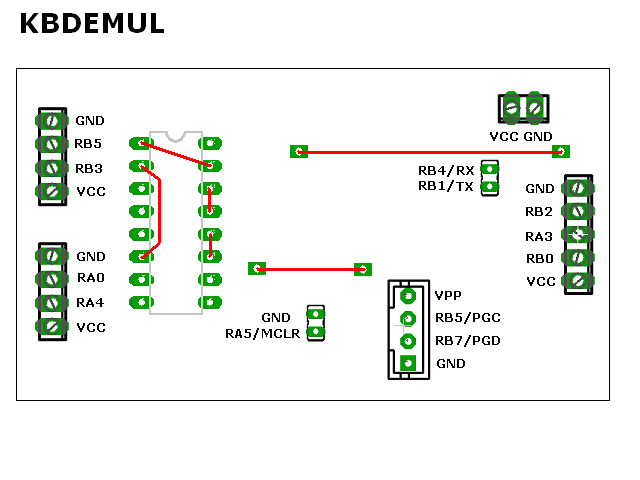

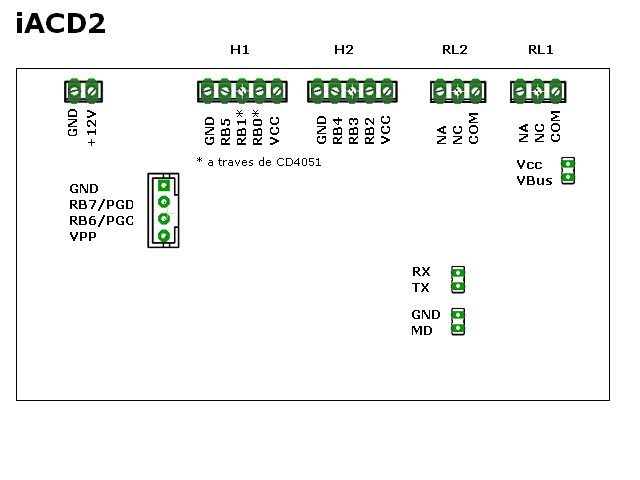

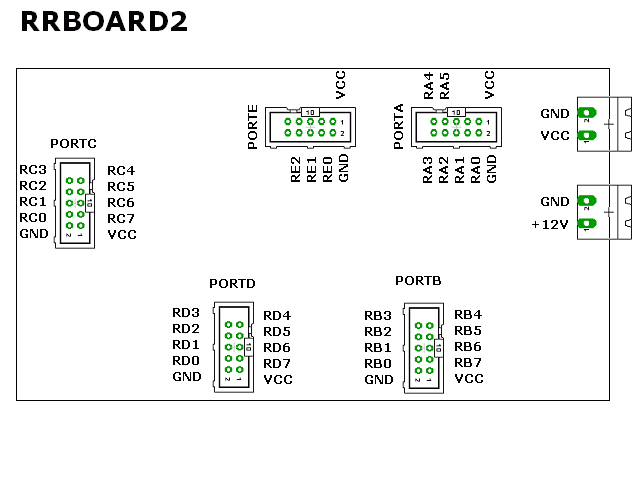

Aquí tengo la solución a esta búsqueda permanente, todos mis diseños comentados, con todos y cada uno de los pines publicados del PIC en sus respectivos conectores.
