TÉCNICAS  EN C





Tareas Comunes Realizadas en C




Esta serie de contenidos titulada Técnicas en C pretende mostrar con ejemplos comentados la forma de implementar ciertos procesos muy usuales durante el uso de los Microcontroladores PIC de las series 16F y 18F.




  Generando un pulso. 1ª Parte. Onda cuadrada simétrica mediante INTRTCC



A.- Conceptos involucrados:

  • Decíamos allí que el Tiempo T que transcurre ente dos flancos sucesivos de subida (o de bajada) es lo que conocemos como Periodo del Pulso (Period), o sea: lo que dura un pulso completo.
  • Cada T segundos (ó milisegundos, ó microsegundos) tenemos un nuevo pulso completo.

  • Como vemos, cada pulso tiene un Tiempo en Alto (High Time) y un Tiempo en estado Bajo (Low Time). La suma de los dos es el Periodo T del pulso.




  • Como vemos en la imagen superior un pulso completo comienza con un flanco de subida en T1, sigue con uno de bajada en T2 y concluye en el nuevo flanco de subida T3.
  • Entre T1 y T2 permanece el pulso en Alto, Wh, mientras que entre T2 y T3 lo hace en bajo, Wl.
  • El tiempo transcurrido entre T1 y T3 es el Periodo del Pulso. Si este periodo lo expresamos en Segundos entonces su inverso, 1 / Periodo, es la Frecuencia del tren de pulsos.
  • Estos dos valores son los que vamos a generar con nuestro PIC: el Periodo T y la frecuencia F.

B.- Técnica a Aplicar:

  • Para generar el periodo T de nuestro pulso vamos a utilizar dos recursos  de los que disponen la gran mayoría de los PIC's, tanto los de la serie 18F como los 16F:
  • El TIMER0 y la Interrupción Por Desbordamiento de TIMER.
  • Sobre el TMR0 podéis leer lo escrito anteriormente en los hilos que preceden a éste hablando del TMR1 ...
  • Aquí solo recordar que el TMR0 es un contador que incrementa su valor cada FOSC*4 segundos y que cuando alcanza su valor máximo, 255 en TMR0 de bits ó 65535 en los PIC en que TMR0 es de 16 bits, dispara una Petición de Servicio por Interrupción llamada RTCC.
  • Esta interrupción se produce cada 256*FOSC*4 segundos si el TMR0 es de 8 bits o cada 65536*FOSC*4 si es de 16 bits.
  • Recordad también que podemos aplicar distintos divisores a estas velocidades, Preescaler, de tal forma que podemos ralentizar su cronometraje a 1:2, 1:4, 1:8, 1:16, 1:32, 1:64, 1:128 ó 1:256 con lo que la formula anterior queda automáticamente multiplicada por el divisor que usemos. El mínimo es 1:2.
  • Además de todo esto tenemos también otro grado de libertad con estos recursos: Podemos asignar un valor determinado al TMR0 distinto de 0 cada vez que se nos dispare la interrupción RTCC. Con ello conseguimos que el contador al no empezar en 0 sino en un valor mayor n no deba completar su recorrido para disparar de nuevo la interrupción, sino que solo deba contar 255-n ó 65535-n según el tipo de TMR0 que estemos usando.
  • Así entre FOSC (el cristal que oscila a una determinada frecuencia), el divisor de frecuencia aplicado (Preescaler) y el valor de TMR0 asignado cada RTCC (offset) tenemos una gran capacidad de maniobra para poder contar tiempos bastante precisos.
  • Como en las Técnicas anteriores medíamos una onda de entrada cuya frecuencia era aproximadamente de 2 Khz (0.5 ms de periodo) vamos en esta técnica a generar este mismo tipo de onda.

  • Así lo que vamos a hacer es generar una RTCC cada semiperiodo de onda conmutando el estado del Pin de alto a bajo y viceversa: la mitad del periodo con el Pin en Alto y la otra mitad con el Pin en bajo.
  • Cada RTCC volvemos a poner TMR0 a 177 para que recorra sólo 255 - 177 = 78 Ticks de TMR0.

C.- Implementación en C:

  • Para implementar nuestro Código en C vamos a centrarnos en los puntos que hemos descrito en la sección anterior.

  • Para configurar la interrpción RTCC utilizaremos lo siguiente:


setup_timer_0(RTCC_DIV_16 | RTCC_8_BIT);// Ajusto divisor de TMR1 para RTC cada 0.25 ms
enable_interrupts(int_rtcc);
enable_interrupts(global);              // Habilito las interrupciones necesarias



  • Con esta configuración inicial podemos ya escribir nuestra rutina ISR que es extremadamente simple:



  #int_rtcc
void handle_rtcc_int(){

  Output_Toggle(OUT); // Conmuto PIN de Salida;
  Set_timer0(177);
}



  • Fijaos que en la rutina ISR anterior lo único que hacemos es conmutar el Pin de Salida y poner el offset del TMR0 a 177 para obtener los 255-177 Ticks de TMR1 que necesitamos para hacer saltar RTCC aproximadamente cada 0.25 ms.
  • Con todo esto el programa completo para nuestro Generar una Onda Cuadrada Simétrica de 2 Khz de Frecuencia queda así:


  /////////////////////////////////////////////////////////////////////////////////////
//
// generando_un_pulso_5_intrtcc.c
//
// SERIE: "Técnicas en C" para el Foro TODOPIC
//
// (c) 10.2006 by RedPic
//
// Propósito: Generar un pulso de 2 Khz (0.5 ms de periodo)
//
// Técnica Empleada: Habilitar INTRTC para conmutar un PIN cada semiperiodo
//
////////////////////////////////////////////////////////////////////////////////////


#include <18f4550.h>
#fuses HS,MCLR,CCP2B3,NOWDT,NOPROTECT,NOPUT,NOBROWNOUT,NOPBADEN,NOLVP,NOCPD,NODEBUG,NOWRT,NOVREGEN
#use delay(clock=20000000)

#use rs232(baud=9600, xmit=PIN_C6, rcv=PIN_C7)


////////////////////////////////////////////////////////////////////////////////////
//
// Defines y Constantes
//
////////////////////////////////////////////////////////////////////////////////////

#define LED PIN_E0 // Defino el Pin del Led
#define OUT PIN_B3

////////////////////////////////////////////////////////////////////////////////////
//
// Interrupción por Externa por Cambio de Flanco en RB0
//
////////////////////////////////////////////////////////////////////////////////////

#int_rtcc
void handle_rtcc_int(){
  Output_Toggle(OUT); // Conmuto PIN de Salida;
  Set_timer0(177);
  Output_Toggle(LED); // Conmuto PIN de Led;

}

////////////////////////////////////////////////////////////////////////////////////
//
// Main
//
////////////////////////////////////////////////////////////////////////////////////

void main() {

  ////////////////////////////////////////// INICIALIZACIONES GENERALES

  delay_ms(333);                  // Espero a que todo se estabilice e ...
  disable_interrupts(global);     // Inicializo el Micro y ...
  disable_interrupts(int_timer1); // deshabilitando todo lo no necesario ...
  disable_interrupts(int_rda);
  disable_interrupts(int_ext);
  disable_interrupts(int_ext1);
  disable_interrupts(int_ext2);
  setup_adc_ports(NO_ANALOGS);
  setup_adc(ADC_OFF);
  setup_spi(FALSE);
  setup_psp(PSP_DISABLED);
  setup_counters(RTCC_INTERNAL,RTCC_DIV_2);
  setup_timer_0(RTCC_OFF);
  setup_timer_1(T1_INTERNAL | T1_DIV_BY_1);
  setup_timer_2(T2_DISABLED,0,1);
  setup_timer_3(T3_DISABLED);
  setup_comparator(NC_NC_NC_NC);
  setup_vref(FALSE);
  port_b_pullups(FALSE);
  delay_ms(333);

  /////////////////////////////////////////// INICIALIZACIONES PERTINENTES A LA APLICACION

  setup_timer_0(RTCC_DIV_16 | RTCC_8_BIT); // Ajusto divisor de TMR1 para RTC cada 0.25 ms
  enable_interrupts(int_rtcc);
  enable_interrupts(global);               // Habilito las interrupciones necesarias

  printf("\r\nGenerando un pulso : RTCC\r\n");
  printf("By Redpic para Foro TODOPIC\r\n\n");

  do {

  } while (TRUE);
}

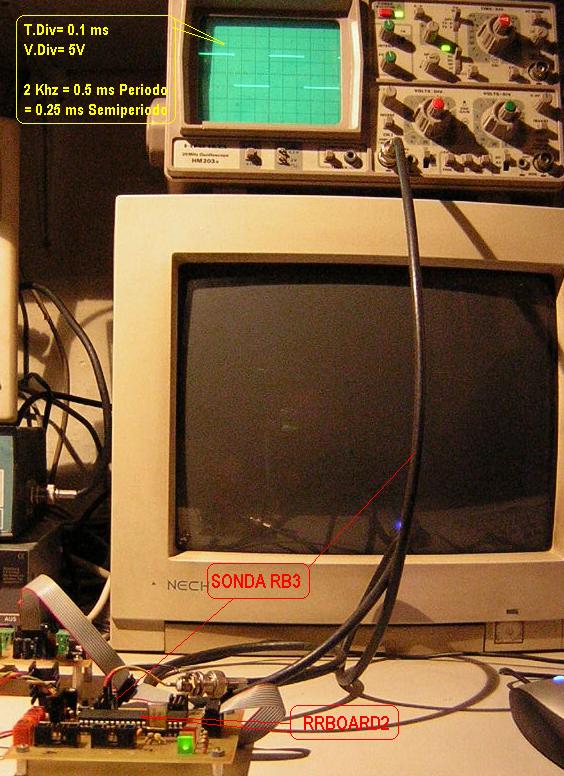

D.- Ejemplo funcionando:
