Circuito auxiliar para conectar la RRBOARD2 al PC vía USB


Descripción:

  • Continuando con la filosofía RRBOARD2 colocamos aquí un pequeño adaptador entre el RR2-Bus y el USB. (Para la explotación exhaustiva de este recurso no dejad de visitar El USB desencadenado)

  • Entre la gama de PIC de 40 patillas que puede calzar la RRBOARD2 se encuentra el famoso PIC 18F4550 que pertenece a la familia de los 18FXX50 en la que todos ellos implementan conectividad USB por hardware.
  • Esta familia dispone de las siguientes conexiones específicas para el USB:

    • RC4 -> USB D-

    • RC5 -> USB D+

    • RC3 -> VUSB

    • VCC -> VBUS
  • D+ y D- son los canales de comunicación, VBUS es la alimentación que incorpora el USB de donde podemos extraer nustro Vcc, y a VSUB debemos conectar un condensador electrolítico de 47 uF 16V.















Primer Test de funcionamiento:


  • Para realizar las pruebas de funcionamiento de este adaptador he hecho uso tanto del firmware como del software desarrollado por Jaime J1M en su Proyecto PicUSB y que podéis encontrar en su propio sitio Web llamado  ..:: HobbyPIC ::..

Segundo Test de funcionamiento:


  • El primer test de conexión entre la RRBOARD2 y el PC vía USB lo realizamos utilizando tanto el Firmware como del software desarrollado por Jaime (J1M) en su Proyecto PicUSB y que podéis encontrar en su sitio Web ..:: HobbyPIC ::.

    El siguiente paso ha sido mantener el firmware de Jaime pero desarrollar nuestra propia aplicación en Delphi para comunicarnos con él, con resultados plenamente satisfactorios dicho sea de paso.

    Este primer programa es un clon del de Jaime pero en Delphi. Me he basado en el magnifico trabajo realizado por el austriaco Gerhard Burger que podéis ver en su sitio Web.




  • Aquí podéis descargar el proyecto completo en Delphi 6 Enterprise, incluye la DLL de Microchip, mpusbapi.dll.que nos sirve de puente entre Windows y el PIC (Descargar ZIP 650 Kbytes)

Tercer Test de funcionamiento:


  • Y otro más. Este con una monitorización vía RS232 en paralelo a lo que se envía y recibe por el USB.


Cuarto Test de funcionamiento:

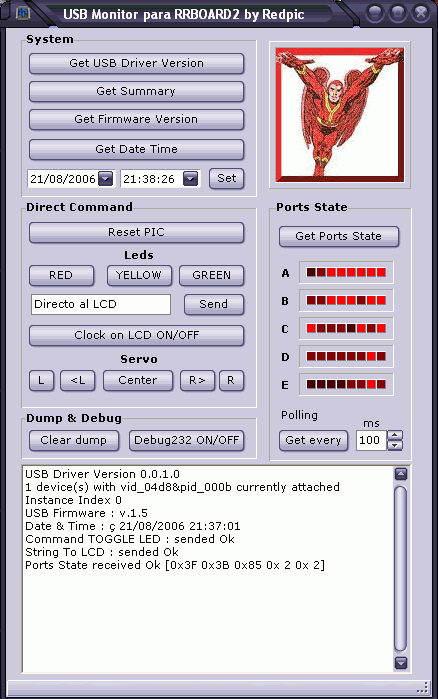

  • Otro pasito más. Este además lleva conectado el RTC y el LCD y nos conectamos a ellos vía USB.








Quinto (y último) test de funcionamiento.




PCB's en PDF Listos para imprimir.
