Circuito Auxiliar Conector RR2BUS a 8 x Servos



  Conector que expande nuestra RRBOARD2 hasta 8 Servos

Circuito auxiliar Conector RR2BUS a 8 x Servos


Descripción:

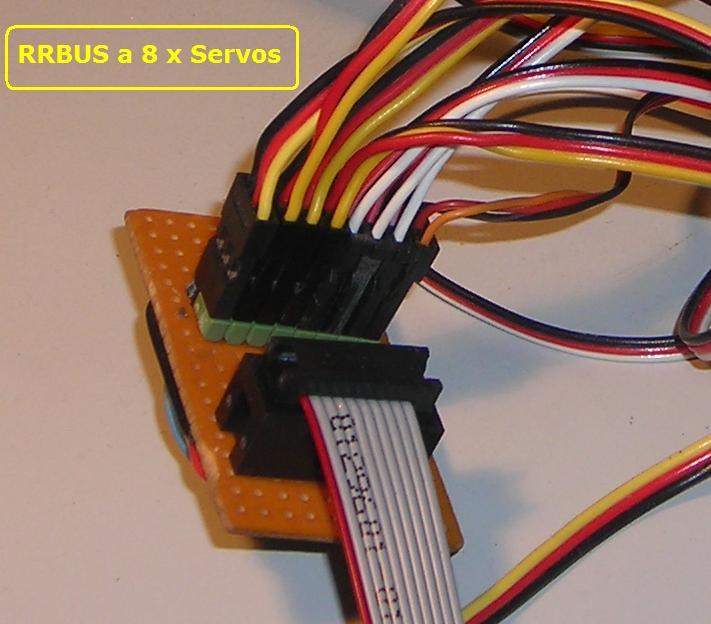

  • La filosofía RRBOARD2 nos lleva a desarrollar sub-placas para muy distintas funciones (esta frase la repito en cada nueva sub-placa RRBOARD Compatible). Esta en concreto es un simple adaptador de puertos RR2BUS compatible a 8 servos.

    Este montaje tampoco considero que requiera mayores explicaciones.

 Para hacerla compatible con nuestra RRBOARD2 ... Para ello necesitamos implementar sólo las dos ideas base de siempre:

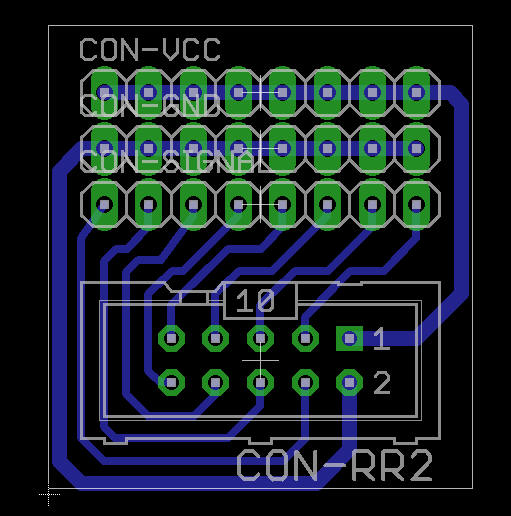

  • Tamaño de la placa PCB: que vamos a elegir la de QUARTER_EUROBOARD de 50 x 80 mm, con los taladros de fijación a 5 mm de sus bordes. La RRBOARD2 va montada sobre una HALF_EUROBOARD de 80 x 100 mm. (ver Recursos para el PCB Eagle Layout Editor.)

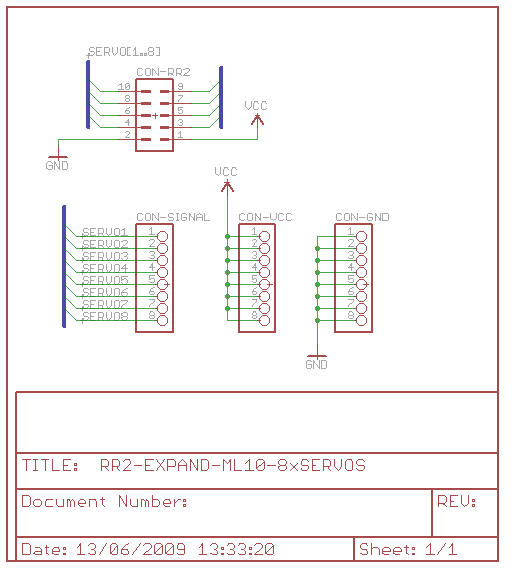

  • Conectores de Cable Plano CON-ML-10 de 10 pines con el mismo pinout de los puertos de la RRBOARD2, que se convierten directamente en tres tiras paralelas de pines con VCC, GND y cada uno de los 8 pines de señales.
