PROYECTOS : AUX Expand RR2BUS





Circuito auxiliar Conector Expansor de Puertos RR2BUS


Descripción:

  • La filosofía RRBOARD2 nos lleva a desarrollar sub-placas para muy distintas funciones (esta frase la repito en cada nueva sub-placa RRBOARD Compatible). Esta en concreto es un simple expansor de puertos RR2BUS compatible.

    Este montaje tampoco considero que requiera mayores explicaciones.

 Para hacerla compatible con nuestra RRBOARD2 ... Para ello necesitamos implementar sólo dos ideas base:

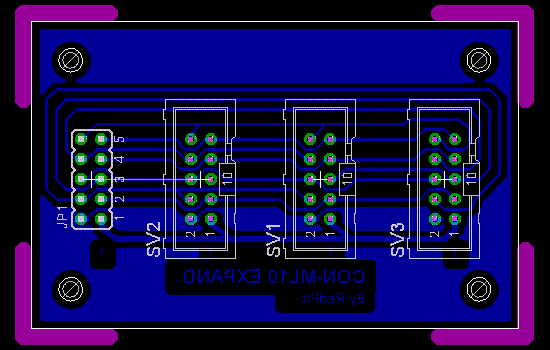

  • Tamaño de la placa PCB: que vamos a elegir la de QUARTER_EUROBOARD de 50 x 80 mm, con los taladros de fijación a 5 mm de sus bordes. La RRBOARD2 va montada sobre una HALF_EUROBOARD de 80 x 100 mm. (ver Recursos para el PCB Eagle Layout Editor.)

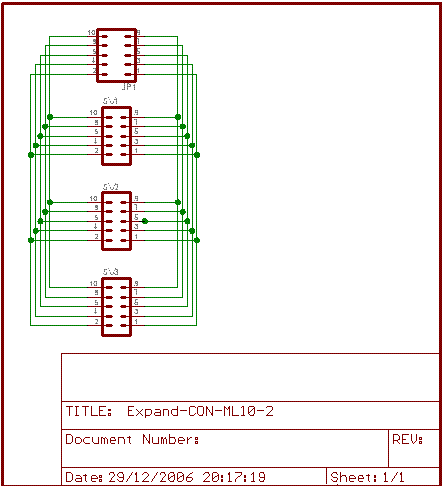

  • Conectores de Cable Plano CON-ML-10 de 10 pines con el mismo pinout de los puertos de la RRBOARD2, lleva tres de ellos SV1 SV2 y SV3. y además un Jumper JP1 con pines al aire para poder utilizarlos para otras aplicaciones-











PCB's en PDF Listos para imprimir.
