Circuito auxiliar para Conexión Ethernet de la RRBOARD2 (Rediseñado)

Descripción:

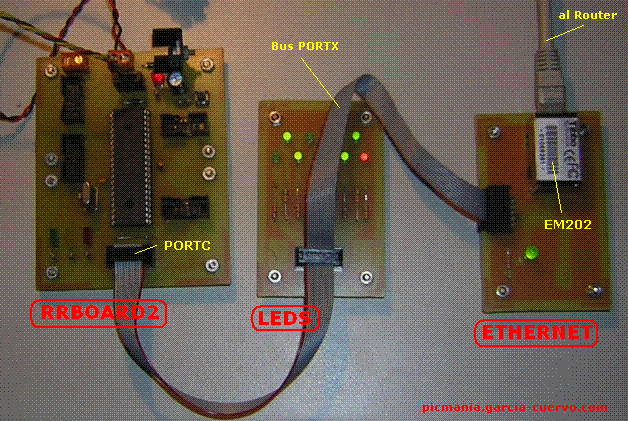

La filosofía RRBOARD2 nos lleva a desarrollar sub-placas para muy distintas funciones (esta frase la repito en cada nueva sub-placa RRBOARD Compatible). Esta en concreto es la implementación RRBOARD2 Compatible del proyecto que concluimos con éxito el pasado mes de Marzo titulado RRPICNET Conectando un PIC a Ethernet vía serie con el EM202. Este montaje también es de lo mas simple posible. Solo se compone de un conector para cable plano CON-ML-10, un led para ver si está conectado a corriente y el módulo EM202 de Tibbo que es el que implementa la conectividad Ethernet.

Este montaje tampoco considero que requiera mayores explicaciones.

Para hacerla compatible con nuestra RRBOARD2 ... Para ello necesitamos implementar sólo dos ideas base:

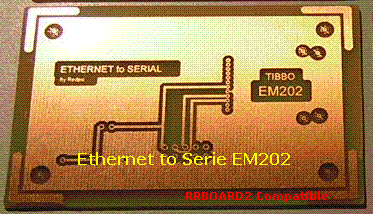

Tamaño de la placa PCB: que vamos a elegir la de QUARTER_EUROBOARD de 50 x 80 mm, con los taladros de fijación a 5 mm de sus bordes. La RRBOARD2 va montada sobre una HALF_EUROBOARD de 80 x 100 mm. (ver Recursos para el PCB Eagle Layout Editor.)

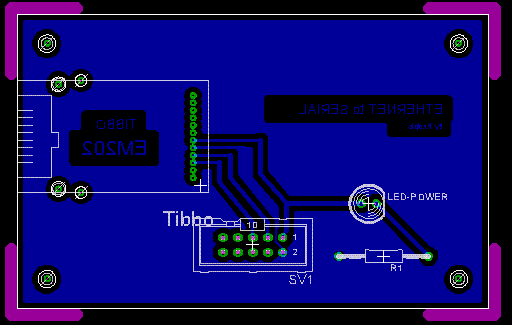

Conector de Cable Plano CON-ML-10 de 10 pines con el mismo pinout del puerto PORTC de la RRBOARD2, aunque solo utilizando de todos ellos los correspondientes a la alimentación y los PORTC6 y PORTC7 que son Tx y Rx respectivamente de los PIC's 16F877 y/o 18F4550.

Rediseño:

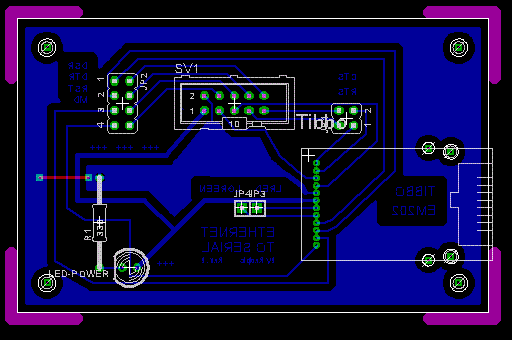

Conectados todos los pines del EM202 al conector para Cable Plano 10 pines, con los Jumpers necesarios para poder conectar / desconectar del circuito los pines que deseemos (imprescindible para poder implementar 100% el servidor Web).

PCB's en PDF Listos para imprimir.
