Circuito Auxiliar Control de 2 Motores DC con LM298



  Un Circuito Auxiliar que nos permite controlar el Avance o Retroceso de dos Motores DC con un LM298N

Circuito auxiliar Control de Dos Motores DC con un LM298N


Preludio: Experimentos : Un Motor DC

Primera parte: El driver a utilizar, el L298N.

Este driver sirve para dos motores así que vamos a utilizar los dos "canales" de que dispone.

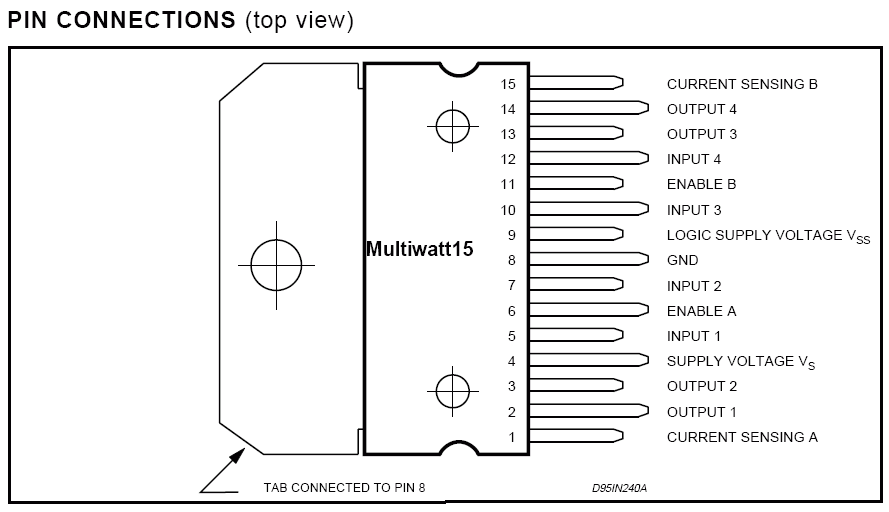

Lo primero es el Datasheet que no olvidemos es y debe ser siempre lo primero. En él tenemos el muy fundamental pinout del driver:

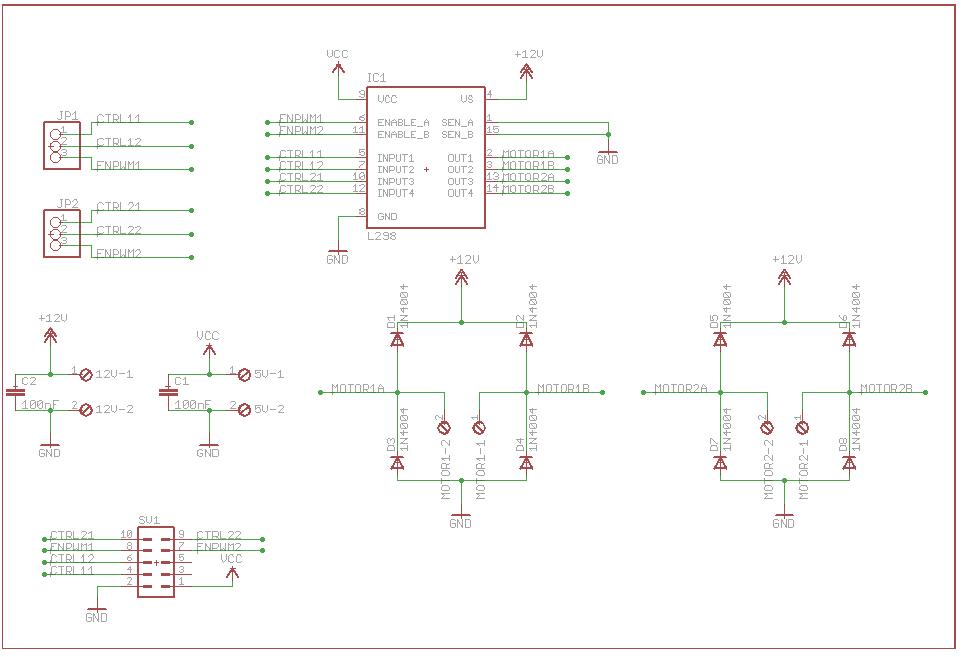

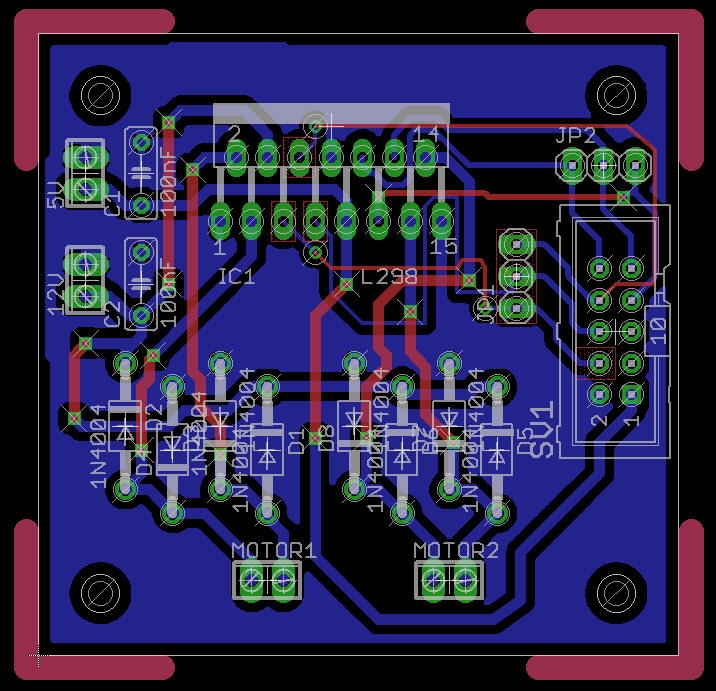

Segunda parte: El esquema y el PCB.
