PROYECTO : Temporizador para Insoladora v.2.0




por Daniel González (RADON)





Temporizador para Insoladora v.2.0

Descripción y características del proyecto:


  • Al encender, muestra un mensaje rotando en los 4 displays 7 segmentos: "Insoladora por Daniel G."

  •  Al siguiente, activa el relé y muestra "Calentando. Aceptar para acabar" (calienta las bombillas, pensado para insoladoras con bombillas de bajo consumo).

  • Si aceptamos (abre el relé) nos pide el tiempo para insolar, este permanece visible (multiplexando) y parpadea el digito a variar, con los pulsadores +/-1 y aceptar para saltar al siguiente, hasta que pulsamos siguiente. Si ya pre-insolamos al menos una vez, este rescata el tiempo de la EEPROM.

  • Pide 1 cara, o 2 caras que modificamos con +/-1 mostrándose el texto en los displays y aceptamos.

  • Muestra listo, y al pulsar de nuevo empieza a contar. Al finalizar suena una alarma en el zumbador, y si es a dos caras muestra el texto, vuelve a contar el tiempo y de nuevo la alarma. Al final del todo se resetea el PIC.
Algunas consideraciones:


  • * Para insoladoras que tienden a calentarse mucho, puede usarse el relé 2 (CARGA2) para conmutar un ventilador o lo dejo a gusto del consumidor :D
Esquema :

Pulsar sobre la imagen para ver a tamaño completo:


Esquema del circuito de control






Esquema del circuito de Displays



Placa de circuito impreso (PCB):

Pulsar sobre la imagen para ver a tamaño completo:



Descargar Fotolito en formato PDF

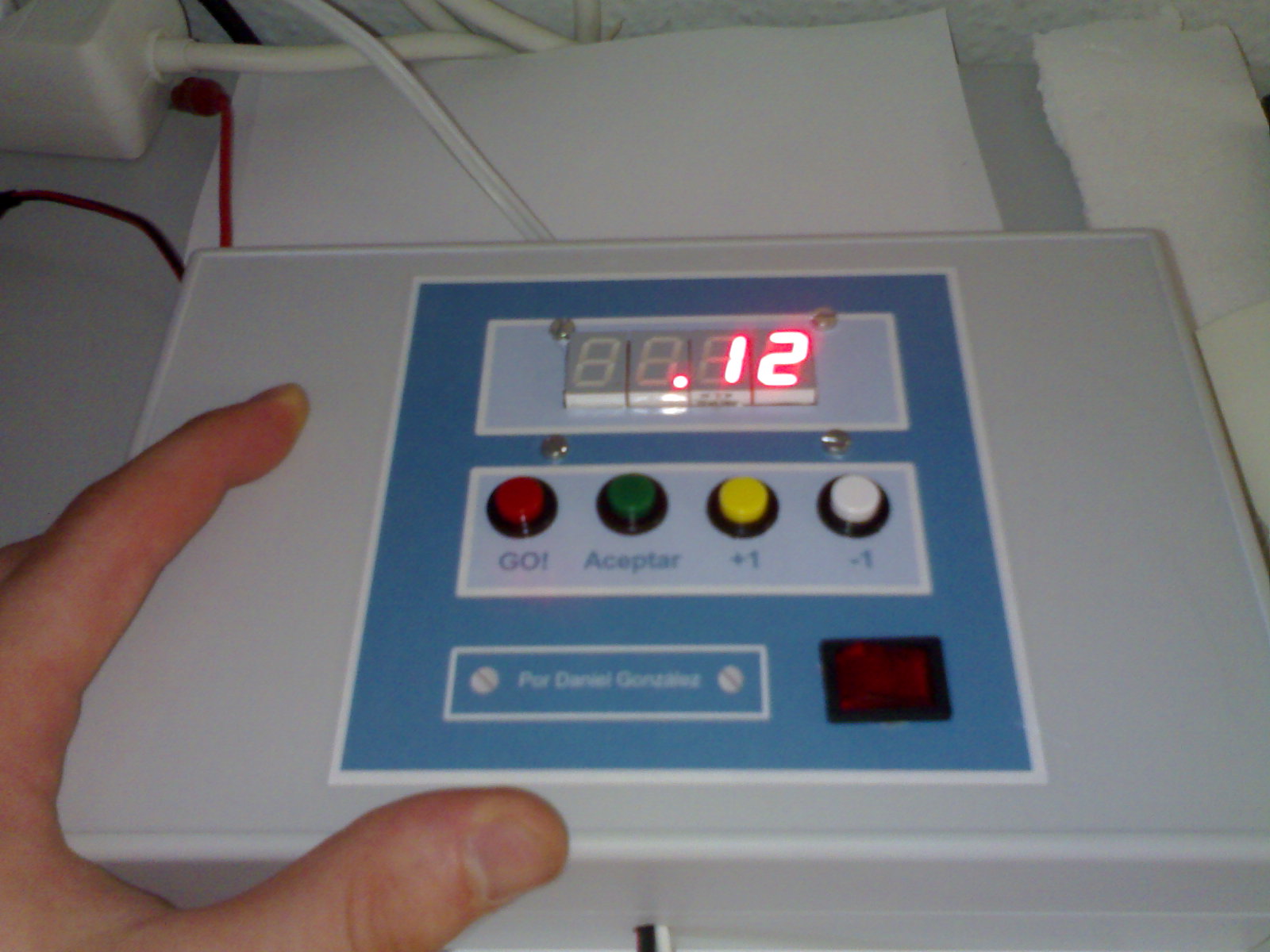

Fotografía funcionado:

Pulsar sobre las imágenes para verlas a tamaño completo:



Lista de Componentes:

Partlist

Exported from esquema.brd at 19/04/2006 18:32:45

EAGLE Version 4.13 Copyright (c) 1988-2004 CadSoft

Part   Value      Package      Library        Position (mm)   Orientation

C1     22pF       C050-025X075 rcl            (72.39 33.02)   R90
C2     22pF       C050-025X075 rcl            (74.93 33.02)   R270
C3     100nF      C050-025X075 rcl            (74.93 54.61)   R180
CARGA1            AK300/2      con-ptr500     (13.97 69.85)   MR180
CARGA2            AK300/2      con-ptr500     (26.67 69.85)   MR180
D1     1N4004     DO41-10      diode          (13.97 34.29)   R0
D2     1N4148     DO35-10      diode          (43.18 45.72)   R90
D3     1N4004     DO41-10      diode          (26.67 34.29)   R0
IC1    PIC16876   DIL28-3      microchip      (68.58 45.72)   R0
JP1    ICSP       1X05         pinhead        (38.1 45.72)    R90
JP2               1X12         pinhead        (104.14 46.99)  R90
JP3    amarillo   1X02         pinhead        (35.56 72.39)   R90
JP4    blanco     1X02         pinhead        (41.91 72.39)   R90
JP5    verde      1X02         pinhead        (48.26 72.39)   R90
JP6    rojo       1X02         pinhead        (54.61 72.39)   R90
K1     E3206S     E3206S       relay          (13.97 41.275)  R90
K2     E3206S     E3206S       relay          (26.67 41.275)  R90
POWER             AK300/2      con-ptr500     (45.72 29.21)   MR0
Q1     4 Mhz      HC18U-V      crystal        (80.01 33.02)   R270
Q2     BC338      TO92-EBC     transistor-npn (77.47 59.69)   R270
Q3     BC338      TO92-EBC     transistor-npn (85.09 59.69)   R270
Q4     BC338      TO92-EBC     transistor-npn (92.71 59.69)   R270
Q5     BC338      TO92-EBC     transistor-npn (100.33 59.69)  R270
Q6     2N2222A    TO18         transistor-npn (30.48 29.21)   R90
Q7     2N2222A    TO18         transistor-npn (24.13 29.21)   R90
R1     100        0207/10      rcl            (52.07 57.15)   R90
R2     100        0207/10      rcl            (54.61 57.15)   R90
R3     4k7        0207/10      rcl            (45.72 45.72)   R270
R4     470        0207/10      rcl            (48.26 45.72)   R270
R5     2k2        0207/10      rcl            (67.31 26.67)   R90
R6                0207/10      rcl            (96.52 33.02)   R0
R7                0207/10      rcl            (96.52 35.56)   R0
R8                0207/10      rcl            (96.52 38.1)    R0
R9                0207/10      rcl            (96.52 40.64)   R0
R10               0207/10      rcl            (96.52 43.18)   R0
R11               0207/10      rcl            (96.52 45.72)   R0
R12               0207/10      rcl            (96.52 48.26)   R0
R13               0207/10      rcl            (96.52 50.8)    R0
R14    2k2        0207/10      rcl            (72.39 64.77)   R270
R15    2k2        0207/10      rcl            (80.01 64.77)   R270
R16    2k2        0207/10      rcl            (87.63 64.77)   R270
R17    2k2        0207/10      rcl            (95.25 64.77)   R270
R18    2k2        0207/10      rcl            (64.77 26.67)   R90
S1                B3F-10XX     switch-omron   (40.3225 59.69) R270
SG1    F/QMX      F/QMX        buzzer         (63.5 67.31)    R270




Programa tempo.c
  //*******************************************************************
//* Temporizador para insoladora, 4 displays 7 segmentos mux
//* *****************************************************************
//* Por Daniel González, Dic 2005 RADON
//********************************************************************

#include <16F876.h>
#fuses XT,NOWDT,PUT,NODEBUG, NOPROTECT,NOBROWNOUT,NOLVP
#use delay (clock=4000000) // 1uS/instrucción

#include <tones.c> // Zumbador
#include <internal_eeprom.c>

#use fast_io(A)
#use fast_io(B)
#use fast_io(C)

#byte port_a = 5
#byte port_b = 6
#byte port_c = 7

#define Rele_On output_high(PIN_A5) // Se usará para conmutar la luz
#define Rele_Off output_low(PIN_A5)

#define Rele2_On output_high(PIN_B1) // Se usará para conmutar el ventilador
#define Rele2_Off output_low(PIN_B1)

#define Disp1_On output_high(PIN_A0) // Disp izq
#define Disp1_Off output_low(PIN_A0)
#define Disp2_On output_high(PIN_A1)
#define Disp2_Off output_low(PIN_A1)
#define Disp3_On output_high(PIN_A2)
#define Disp3_Off output_low(PIN_A2)
#define Disp4_On output_high(PIN_A3)
#define Disp4_Off output_low(PIN_A3) // Disp drcha

#define Puls_Amarillo PIN_B7 //+1
#define Puls_Blanco PIN_B6 //-1
#define Puls_Verde PIN_B5 // OK, Aceptar
#define Puls_Rojo PIN_B4 // Siguiente

#define antirebotes 50 // para los delays antirebotes en ms


// Código para los displays 7-segmentos **************************************
#define cero 0x3F
#define uno 0x06
#define dos 0x5B
#define tres 0x4F
#define cuatro 0x66
#define cinco 0x6D
#define seis 0x7D
#define siete 0x07
#define ocho 0x7F
#define nueve 0x6F

#define a7 0x77
#define b7 0x7C
#define c7 0x39
#define d7 0x5E
#define e7 0x79
#define f7 0x71
#define g7 0x3D
#define h7 0x76
#define i7 0x06
#define j7 0x1F
#define l7 0x38
#define n7 0x54
#define o7 0x5C
#define p7 0x73
#define q7 0x67
#define r7 0x50
#define s7 0x6D
#define t7 0x78
#define u7 0x3E
#define punto 0x80
#define espacio 0x00
#define fin_mensaje 0xFF
//****************************************************************************

int1 fin_cuenta;
unsigned int16 i;
unsigned int8 min_x10=0, min=0, seg_x10=0, seg=0;
unsigned int8 contador=125, display=1, caras=1;


//*** carácteres y digitos 7-segmentos ***
// Para el correcto funcionamiento de las librerías, los vectores de mensajes
// deben acabar por "fin_mensaje" (0xFF)
int mensaje[35];
const int numeros[]={cero,uno,dos,tres,cuatro,cinco,seis,siete,ocho,nueve};
const int bienvenida[]={i7,n7,s7,o7,l7,a7,d7,o7,r7,a7,espacio,p7,o7,r7,espacio,
d7,a7,n7,i7,e7,l7,espacio,g7+punto,espacio,espacio,fin_mensaje};
const int calentar[]={c7,a7,l7,e7,n7,t7,a7,n7,d7,o7+punto,espacio,a7,c7,c7,e7,p7,t7,a7,r7,
espacio,p7,a7,r7,a7,espacio,a7,c7,a7,b7,a7,r7+punto,espacio,
espacio,fin_mensaje};
const int una_cara[]={uno,espacio,c7,a7,r7,a7+punto,espacio,espacio,fin_mensaje};
const int dos_caras[]={dos,espacio,c7,a7,r7,a7,s7+punto,espacio,espacio,fin_mensaje};
const int msj_listo[]={l7,i7,s7,t7,o7+punto,punto,punto,espacio,espacio,fin_mensaje};
const int msj_segunda_cara[]={s7,e7,g7,u7,n7,d7,a7,espacio,c7,a7,r7,a7+punto,espacio,espacio,fin_mensaje};

#INT_RTCC
void control_rtcc(void)
{
  set_timer0(131);
  if(contador == 0){
    contador = 125;
    if(seg > 0){
      --seg;
    }
    else{
      if(seg_x10 > 0){
        --seg_x10;
        seg = 9;
      }
      else{
        if(min > 0){
          --min;
          seg_x10 = 5;
          seg = 9;
        }
        else{
          if(min_x10 > 0){
            --min_x10;
            min = 9;
            seg_x10 = 5;
            seg = 9;
          }
          else{
            fin_cuenta = 1;
          }
        }
      }
    }
  }
  --contador;
}

#INT_RB
void control_rb(void){
  if(!input(Puls_Amarillo)){ // +1
    switch(display){
      case 1: if(min_x10 < 9) ++min_x10;
              else min_x10 = 0;
              break;
      case 2: if(min < 9) ++min;
              else min = 0;
              break;
      case 3: if(seg_x10 < 5) ++seg_x10;
              else seg_x10 = 0;
              break;
      case 4: if(seg < 9) ++seg;
              else seg = 0;
              break;
    }
    while(!input(Puls_Amarillo));
    delay_ms(antirebotes);
  }
  if(!input(Puls_Blanco)){ // -1
    switch(display){
      case 1: if(min_x10 > 0) --min_x10;
              else min_x10 = 9;
              break;
      case 2: if(min > 0) --min;
              else min = 9;
              break;
      case 3: if(seg_x10 > 0) --seg_x10;
              else seg_x10 = 5;
              break;
      case 4: if(seg > 0) --seg;
              else seg = 9;
              break;
     }
     while(!input(Puls_Blanco));
     delay_ms(antirebotes);
  }
  if(!input(Puls_Verde)){
    if(display < 4) ++display;
    else display = 1;
    while(!input(Puls_Verde))
    delay_ms(antirebotes);
  }
}

void alarma(void){
  int1 sw=0;
  while(1){
    generate_tone(3000,100);
    if(!input(Puls_Verde) || !input(Puls_Rojo)){
      while(!input(Puls_Verde) || !input(Puls_Rojo))
      delay_ms(antirebotes);
      return;
    }
    generate_tone(4000,100);
    if(!input(Puls_Verde) || !input(Puls_Rojo)){
      while(!input(Puls_Verde) || !input(Puls_Rojo))
      delay_ms(antirebotes);
      return;
    }
    delay_ms(100);
    if(!input(Puls_Verde) || !input(Puls_Rojo)){
      while(!input(Puls_Verde) || !input(Puls_Rojo))
      delay_ms(antirebotes);
      return;
    }
  }
}

void pinta_disp1(int x){
  port_c = x;
  Disp1_On;
  delay_ms(2);
  Disp1_Off;
}

void pinta_disp2(int x){
  port_c = x;
  Disp2_On;
  delay_ms(2);
  Disp2_Off;
}

void pinta_disp3(int x){
  port_c = x;
  Disp3_On;
  delay_ms(2);
  Disp3_Off;
}

void pinta_disp4(int x){
  port_c = x;
  Disp4_On;
  delay_ms(2);
  Disp4_Off;
}

// Esta función rota un mensaje en los displays 7 segmentos, el último
// elemento del array deberá ser 0xFF (siendo estos los valores para los displays),
// acepta:
// el 1º un entero, como retardo de la rotacion (recomendado 35)
// 2º si puede devolver el boton amarillo
// 3º si puede devolver el boton blanco
// 4º si puede devolver el boton ver
// y 5º si puede devolver el boton rojo
// y retorna cuando se presiona un pulsador:
// "0" amarillo, "1" blanco, "2" verde y "3" rojo
int rotar_mensaje(int retardo, int1 amarillo, int1 blanco, int1 verde, int1 rojo){
//int1 sw_rotar_mensaje=1;
unsigned int8 no_caracteres=0;
unsigned int8 letra1=0, letra2=1, letra3=2, letra4=3; //4 displays, 4 letras mux simultaneamente
while(mensaje[no_caracteres] != 0xFF){
  ++no_caracteres; // cuenta el nº de carácteres a rotar
}
while(1){
  for(i=0;i<=retardo;++i){
    pinta_disp1(mensaje[letra1]);
    pinta_disp2(mensaje[letra2]);
    pinta_disp3(mensaje[letra3]);
    pinta_disp4(mensaje[letra4]);
    if(!input(Puls_Amarillo) || !input(Puls_Blanco) || !input(Puls_Verde) || !input(Puls_Rojo)){ // si pulso algo
      if(!input(Puls_Amarillo) && amarillo == 1){
        while(!input(Puls_Amarillo) && blanco == 1); // espera que suelte el pulsador
        delay_ms(antirebotes); // antirebote
        return 0;
      }
      if(!input(Puls_Blanco) && blanco == 1){
        while(!input(Puls_Blanco));
        delay_ms(antirebotes);
        return 1;
      }
      if(!input(Puls_Verde) && verde == 1){
        while(!input(Puls_Verde));
        delay_ms(antirebotes);
        return 2;
      }
      if(!input(Puls_Rojo) && rojo == 1){
        while(!input(Puls_Rojo));
        delay_ms(antirebotes);
        return 3;
      }
    }
  }
  if(letra1 < no_caracteres-1) ++letra1; // (-1) en el array el "0" es el primer elemento
  else letra1 = 0;
  if(letra2 < no_caracteres-1) ++letra2;
  else letra2 = 0;
  if(letra3 < no_caracteres-1) ++letra3;
  else letra3 = 0;
  if(letra4 < no_caracteres-1) ++letra4;
  else letra4 = 0;
 }
}

void mensaje_inicio(void){
  unsigned int no_caracteres = 0;
  while(bienvenida[no_caracteres] != 0xFF){
    ++no_caracteres; // cuenta el nº de carácteres del array "una_cara"
  }
  for(i=0;i<=no_caracteres;++i){ // Copiamos el array "una_cara" a "mensaje"
                                 // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
    mensaje[i] = bienvenida[i];
  }
  rotar_mensaje(35,0,0,0,1); // Solo acaba al pulsar rojo (GO)
}

void calentar_bombillas(void){
  unsigned int no_caracteres = 0;
  Rele_On;
  while(calentar[no_caracteres] != 0xFF){
    ++no_caracteres; // cuenta el nº de carácteres del array "calentar"
  }
  for(i=0;i<=no_caracteres;++i){ // Copiamos el array "calentar" a "mensaje"
                                 // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
    mensaje[i] = calentar[i];
  }
  rotar_mensaje(35,0,0,1,0);
  Rele_Off;
}

void selec_tiempo(void){
  int1 sw = 0;
  if(read_eeprom(0) >=0 && read_eeprom(0) <= 9) min_x10 = read_eeprom(0); //comprueba la ultima temporizacion
  if(read_eeprom(1) >=0 && read_eeprom(1) <= 9) min = read_eeprom(1);
  if(read_eeprom(2) >=0 && read_eeprom(2) <= 5) seg_x10 = read_eeprom(2);
  if(read_eeprom(3) >=0 && read_eeprom(3) <= 9) seg = read_eeprom(3);
  enable_interrupts(INT_RB);
  do{
    for(i=0; i<20;++i){
      if(display == 1 && sw == 0) pinta_disp1(0);
      else pinta_disp1(numeros[min_x10]);
      if(display == 2 && sw == 0) pinta_disp2(punto);
      else pinta_disp2(numeros[min]+punto);
      if(display == 3 && sw == 0) pinta_disp3(0);
      else pinta_disp3(numeros[seg_x10]);
      if(display == 4 && sw == 0) pinta_disp4(0);
      else pinta_disp4(numeros[seg]);
      if(!input(Puls_Rojo)) break; // si pulsa rojo, sale sin esperar a terminar el for
    }
    if(sw == 1) sw = 0;
    else sw = 1;
  } while(input(Puls_Rojo));
  while(!input(Puls_Rojo)); // espera a que suelte
  delay_ms(antirebotes); //antirebotes
  disable_interrupts(INT_RB);
  write_eeprom(0,min_x10); //guarda la temporización en la eeprom
  write_eeprom(1,min); //para recuperarla la próxima vez
  write_eeprom(2,seg_x10);
  write_eeprom(3,seg);
}

void selec_caras(void){
  int8 pulsador = 0;
  unsigned int no_caracteres = 0;
  do{
    if(caras == 1){
      while(una_cara[no_caracteres] != 0xFF){
        ++no_caracteres; // cuenta el nº de carácteres del array "una_cara"
      }
      for(i=0;i<=no_caracteres;++i){ // Copiamos el array "una_cara" a "mensaje"
                                     // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
        mensaje[i] = una_cara[i];
      }
    }
    if(caras == 2){
      while(dos_caras[no_caracteres] != 0xFF){
        ++no_caracteres; // cuenta el nº de carácteres del array "dos_caras"
      }
      for(i=0;i<=no_caracteres;++i){ // Copiamos el array "dos_caras" a "mensaje"
                                     // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
        mensaje[i] = dos_caras[i];
      }
    }
    pulsador = rotar_mensaje(35,1,1,1,0);
    if(pulsador == 0 || pulsador == 1){
      if(caras == 1) caras = 2;
      else caras = 1;
    }
  } while(pulsador != 2 && pulsador != 3); // Al pulsar verde o rojo y devolver un 3 o 4 acepta el nº de caras
}

void listo(void){
  unsigned int no_caracteres = 0;
  while(msj_listo[no_caracteres] != 0xFF){
    ++no_caracteres; // cuenta el nº de carácteres del array "msj_listo"
  }
  for(i=0;i<=no_caracteres;++i){ // Copiamos el array "msj_listo" a "mensaje"
                                 // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
    mensaje[i] = msj_listo[i];
  }
  rotar_mensaje(35,0,0,1,0);
}

void segunda_cara(void){
  unsigned int no_caracteres = 0;
  while(msj_segunda_cara[no_caracteres] != 0xFF){
    ++no_caracteres; // cuenta el nº de carácteres del array "msj_segunda_cara"
  }
  for(i=0;i<=no_caracteres;++i){ // Copiamos el array "msj_segunda_cara" a "mensaje"
                                 // 1er elemento [0] --> copiamos inclusive 0xFF (marca final)
    mensaje[i] = msj_segunda_cara[i];
  }
  rotar_mensaje(35,0,0,1,0);
}

void cuenta(void){
  fin_cuenta = 0;
  min_x10 = read_eeprom(0);
  min = read_eeprom(1);
  seg_x10 = read_eeprom(2);
  seg = read_eeprom(3);
  Rele_On;
  set_rtcc(131);
  enable_interrupts(INT_RTCC);
  do{
    if(min_x10 != 0) pinta_disp1(numeros[min_x10]);
    if(min_x10 == 0 && min == 0) pinta_disp2(punto);
    else pinta_disp2(numeros[min]+punto);
    pinta_disp3(numeros[seg_x10]);
    pinta_disp4(numeros[seg]);
  } while(fin_cuenta == 0);
  disable_interrupts(INT_RTCC);
  Rele_Off;
}

void main(void){
  set_tris_a(0x00);     // Puerto A todo salidas
  port_b_pullups(TRUE); // Resistencias de polarización
  set_tris_b(0xFC);     // Todo entradas excepto RB0 (zumbador) y RB1 (Rele2)
  set_tris_c(0x00);     // Puerto C todo salidas

  port_a=0;
  port_b=0;
  port_c=0;

  setup_counters(RTCC_INTERNAL, RTCC_DIV_64);
  setup_timer_2(T2_DIV_BY_16, 0xFF, 16);
  enable_interrupts(GLOBAL);

  mensaje_inicio();
  Rele2_On;
  calentar_bombillas();
  selec_tiempo();
  selec_caras();
  listo();
  cuenta();
  alarma();
  if(caras == 2){
    segunda_cara();
    cuenta();
    alarma();
  }
  Rele2_Off;
  reset_cpu();
}



Descargar Fuentes de tempo.c Descargar tempo.hex











Esta página se modificó el 27/12/2008

Esta página usa la letra Ñ

Nota pública importante sobre las consultas al Webmaster de PicManía.


Sugerencias a Picmanía... (que serán leídas pero seguramente no podrán ser contestadas)

Esta página pertenece al grupo de páginas de Diego RedRaven






Nota: Esta página Web esta repleta de imágenes, textos, logotipos y demás material extraídos de los mas variados medios de los que no soy ni autor ni depositario de los correspondientes derechos de autor, uso y/o reproducción. Si Ud. es depositario de dichos derechos y desea que el material correspondiente sea eliminado de esta Web no dude en ponerse en contacto conmigo mediante e-mail y será inmediatamente retirado. Gracias.

Visitas
Totales : 2537 Hoy: 2 Activas: 1 Vistas: 2537

Esta página fue modificada el 03-02-2009 01:51:26


 DmSoft WAMP Escribir Unreal
