EL PROTOCOLO WÍEGAND |
|
Práctica descripción del protocolo que implementaron los lectores de tarjetas de Efecto Wiegand. |
|
| El protocolo Wiegand |
| Una visión general de qué es, para qué sirve y cómo se utiliza. |
|
Primero y antes de empezar,
es importante no confundir el Protocolo Wiegand con el Efecto Wiegand. El
efecto Wiegand es un concepto físico en el que intervienen las distintas
formas de reaccionar magnéticamente distintas áreas de un hilo conductor
ante la influencia de un campo magnético. (Para mas detalles consultar
Wikipedia : Wiegand
effect) |
|
El caso es que en base a
este Efecto Wiegand se construyeron cierto tipos de Tarjetas de
Identificación y sus correspondientes Lectores de Tarjetas de Proximidad
para usarlos en Control de Accesos y/o Presencia. Dichos Lectores de
Tarjetas debían conectarse a los dispositivos de Control de Acceso de
algún modo (véase en esta misma Web
Fundamentos de la Comunicación Síncrona) y en lugar de usar algún
protocolo ya preestablecido se inventaron uno propio: El protocolo
Wiegand, que es al que se refiere este artículo. |
| Como todo
protocolo de comunicaciones el Wiegand consta de dos partes fundamentales:
Aquella que describe el modo en que físicamente se transmite la
información digital y la forma de interpretar numéricamente dicha
información. |
| Probablemente
debido a mis propias limitaciones y/o desconocimiento no sería capaz de
deciros si el protocolo Wiegand es un protocolo serie Síncrono o Asíncrono
ya que es fundamentalmente distinto a los que conozco de estos dos tipos
anteriores: El ABA Track II
como ejemplo de Síncrono o el RS-232 del Asíncrono. En cualquier caso os
describo como funciona y ustedes mismos decidís. |
| Sistema
de transmisión: |
| La
transmisión de datos Wiegand usa tres hilos. La línea para enviar los unos
lógicos o DATA1, la línea para hacer lo propio con los ceros lógicos o
DATA0 y la línea de masa de referencia de ambos o GND. Los niveles que se
usan son ó Bajo, a nivel de GND, o Alto a +5V o VCC. |
| En estado de
reposo, o sea: sin transmitir, la línea de GND es exactamente lo que es
GND y siempre está en bajo y ya no nos referiremos más a ella, y las
líneas DATA1 y DATA0 están en alto, a nivel de +5V ó VCC. |
| Para
transmitir un Bit 1 lo que se hace es mandar un pulso a Bajo, normalmente
de 50 uS (microsegundos) de duración, por la línea DATA1, mientras DATA0
permanece en Alto. |
| Para
transmitir un Bit 0 lo que se hace por el contrario es mandar un pulso a
Bajo, también de la misma duración 50 uS (microsegundos), por la línea
DATA0, mientras ahora es DATA1 la que permanece en Alto. |
|
Normalmente la separación entre cada pulso y el siguiente es de unos 2 mS
(milisegundos). |
|
Como podéis ver, y a diferencia de los
protocolos mencionados anteriormente, los dos tipos de Bits, ceros y unos,
son transmitidos de forma idéntica aunque por líneas distintas. En el

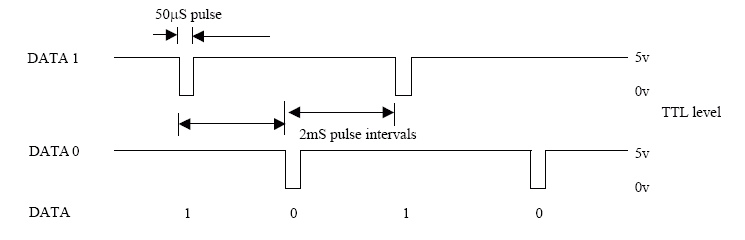

cronograma siguiente vemos una representación gráfica de este sistema de
transmisión: |
|
|
| En este
ejemplo vemos cómo se transmitiría la secuencia de bits 1010. |
| Y hasta aquí todo lo referente a la primera parte a la que nos referimos mas arriba como el modo en que físicamente se transmite la información digital. |
|
Interpretación de los Datos: |
| Mediante el
sistema descrito anteriormente se puede transmitir cualquier número de
bits que queramos, sin embargo hay un cierto consenso en ciertos números
de bits: 26, el más utilizado, 32, 44 ó 128. Y la interpretación de los
mismos, salvo el de 26 bits, es tan diversa como fabricantes lo utilizan. |
| Como hemos
dicho el Wiegand 26 es el formato de trama mas utilizado con diferencia y
su interpretación es como sigue: |
| - El primer Bit, B0, es la paridad Par de los primeros 12 bits transmitidos (B1:12). |
| - Los 8 siguientes, B1:B8 son un Byte, un Entero de 8 bits, al que llaman Facility Code. |
| - Los 16 siguientes: B9:B24 son dos Bytes, un Entero de 16 Bits, al que llaman User Code |
| - El último bit, B25, es la paridad Impar de los últimos 12 bits transmitidos (B13:24). |
| Curioso ¿verdad? Aquí

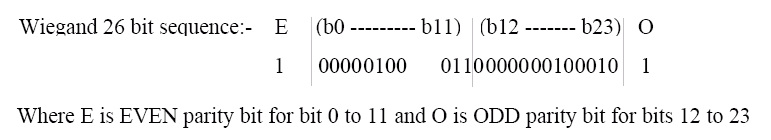

podéis ver una típica interpretación de un código Wiegand 26: |
|
|
| Este ejemplo constituye el Facility Code + User Code 4-24610, la paridad E es 1 para hacer Par la secuencia de 00000100011 que tiene tres unos y la paridad O es también 1 para hacer impar la secuencia 0000000100010 que sólo tiene dos unos. |
| Los demás tipos de Wiegand's tienen interpretaciones distintas, así el Wiegand 32 no lleva paridad y tanto el Facility Code como el User Code son dos números enteros de 16 bits. El Wiegand 44 es mas simpático aún si cabe, los 8 primeros bits son el Facility Code, los 32 siguientes son el User Code y los 4 últimos son el OR EXCLUSIVO de los 40 bits anteriores tomados de 4 en 4. Sorprendente pero cierto. |
| Programa que Wiegand 26 y vuelca sobre el canal serie | ||
| // reader_wiegand26 // // hardware MAHSA GP-20 Proximity cards // // red -> vcc -> +12V // green -> data0 -> rb0 -> con-ml-10 -> 6 // white -> data1 -> rb1 -> con-ml-10 -> 4 // black -> gnd -> gnd -> con-ml-10 -> 2 #include <18f4550.h> #fuses HS,MCLR,NOWDT,NOPROTECT,NOPUT,NOBROWNOUT,NOPBADEN,NOLVP,NOCPD,NODEBUG,NOWRT,NOVREGEN #use delay(clock=20000000) #use rs232(baud=9600, xmit=PIN_C6, rcv=PIN_C7) #include <string.h> #bit PIN_DATA0 = 0xF81.0 #bit PIN_DATA1 = 0xF81.1 const int CodeBits = 26; int1 first_exp=0; int1 read_complete=0; int nextbit=0; char Code[CodeBits+1]; int FacilityCode; long IdCardCode; char bits[5]={0x01,0x02,0x04,0x08,0x10}; int i; // INTERRUPCION por EXT0 Data0 ------------------------------------------------ #int_ext ext_handler() { if(first_exp==1){ Code[nextbit]='0'; if(++nextbit==CodeBits){ read_complete=1; } } first_exp=1; } // INTERRUPCION por EXT1 Data1 ------------------------------------------------ #int_ext1 ext1_handler() { if(first_exp==1){ Code[nextbit]='1'; if(++nextbit==CodeBits){ read_complete=1; } } first_exp=1; } void limpia_data(void){ for(i=0;i<CodeBits+1;i++) Code[i]=0x00; nextbit=0; } void ajusta_code(void){ // Finaliza Code Code[CodeBits]=0x00; // Facility Code FacilityCode=0x00; for(i=1;i<9;i++){ if(Code[i]=='1'){ FacilityCode=FacilityCode+bits[i-1]; } } // Id Card Code IdCardCode=0x00; for(i=9;i<CodeBits;i++){ if(Code[i]=='1'){ IdCardCode=IdCardCode+bits[i-9]; } } } void main() { disable_interrupts(global); set_tris_b(0b00000111); printf("Wiegand26 Reader listen\r\n\n"); limpia_data(); ext_int_edge(0,L_TO_H); ext_int_edge(1,L_TO_H); first_exp=0; enable_interrupts(int_ext); enable_interrupts(int_ext1); enable_interrupts(global); do{ if(read_complete==1){ read_complete=0; disable_interrupts(global); ajusta_code(); printf("Facility Code = %u IdCardCode = %lu\r\n\n",FacilityCode,IdCardCode); limpia_data(); enable_interrupts(global); } } while (TRUE); } |
||
|
|
